双级粉碎机又叫做双锤式破碎机，它相当于两台锤破合二为一，两套转子串连使用，它具有结构简朴，破碎比大，生产效率高等特点，干湿物料均可用来破碎，双级粉碎机设备也可根据用户粉碎要求调整蓖条间隙，改变出料粒度以满足不同用户的不同需求。双级粉碎机在市场上受欢迎程度这么高，自然跟它独特的内部结构及其工作原理是分不开的，下面吉宏机械的技术员就给大家详细介绍下双级粉碎机的结构组成及工作原理。

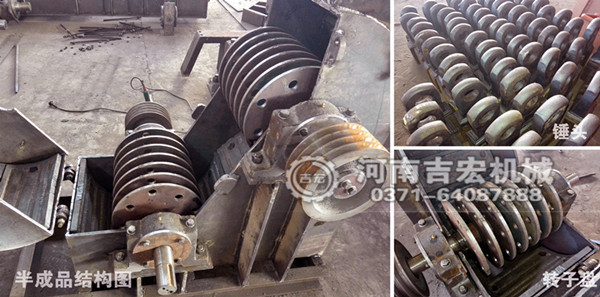

双级粉碎机结构图

        双级粉碎机是由机壳、转子、主轴、打击板、锤头等及一些其他零配件组成的：
        1.双级粉碎机的机壳由上机体、后上盖、左侧壁和右侧壁组成，各部分用螺栓连结成一体，上部开有进料口,内部镶有高锰钢衬板，磨损后可以更换，机壳和轴之间漏灰现象十分严重，为了防止漏灰，设有轴封。机壳下部直接安放在混凝土基础上，并用地脚螺栓固定。为了便于检修、调整和更换蓖条，下机体的前后两面都开有一个检修孔。为了便于检修、更换锤头方便，两侧壁也对称的开有检修孔。
        2.转子由主轴、圆盘、销轴等组成，圆盘上开有6个均匀分布的销孔，通过销轴将6-8个锤头悬挂起来。为了防止圆盘和锤子的轴向窜动。销轴两端用锁紧螺母固定。转子支承在两个滚动轴承上。此外，为了使转子在运动中储存一定的动能，避免破碎大块物料时，锤头的速度损失不致过大和减小电动机的尖峰负荷，在主轴的一端还装有一个飞轮。
        3.主轴是支承转子的主要零件，冲击力由它来承受。因此，要求其材质具有较高的韧性和强度。通常断面为圆形，且有平键和其他零件连接。
        4.打击板有两块，折线型。一个可以调整，一个是固定的。调整的一个靠的是安装在箱体上的螺杆装置。
        5.锤头是主要的工作部件。其质量、形状和材质对双级粉碎机的生产能力有很大的影响。因此，根据不同的进料尺寸来选择适当的锤头质量。锤头用合金铸造而成，是一般锰钢锤头寿命的3倍以上！
        双级粉碎机的工作原理是这样的：粉碎机在工作的时候，在电机的带动下，互相串联的两套转子同时在做着高速的运转，粉碎机的物料在粉碎机腔内经过上级转子的击碎之后立即被飞速旋转的下级转子的锤头再次细碎，粉碎腔内的物料互相飞速碰撞，互相粉碎从而达到细碎的状态，使粉碎出的物料粒度85%以上都小于2mm。



双级粉碎机发货现场

        双级粉碎机的特色是无筛底设计，因此不用担心高湿物料堵塞及糊堵筛板的问题；另外它采用上下两级转子粉碎，出料粒度更为均匀，而且基本可控制在2mm以下。双级锤式破碎机结构的精心设计、部件的精工细作使其不仅可以针对石灰石、煤矸石等中硬度物料一破成型，而且成品石子骨料粒形立体粒度均匀，为客户节省了大量的生产成本，带来了丰厚的经济效益，是很多客户生产工作的优选设备。
