格子型球磨机简介

        格子型球磨机是物料被破碎之后，再进行粉碎的关键设备。球磨机广泛应用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。 格子型球磨机用来粉磨各种矿石及其他物料，被广泛地应用于选矿、建筑及化工工业等国民经济各部门。
        格子型球磨机用于细磨的效果比粗磨要好，当细磨时，一般给矿粒度不得大于65mm，比较适合的给矿粒度是在6mm以下。球磨机广泛的被用于金属和非金属矿山，建材等工业部门粉墨各种矿石和掩饰的作业中。

格子型球磨机结构

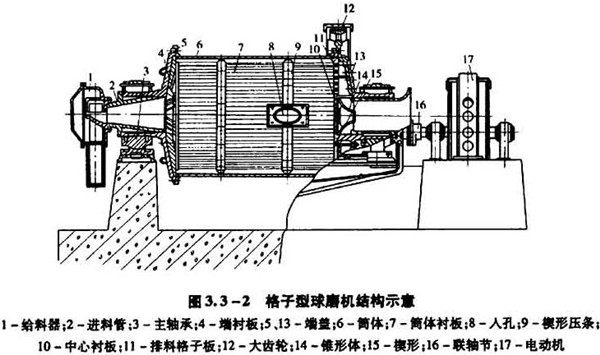

        格子型球磨机主要由进料装置、主轴承、衬板、筒体、人孔、排料格子板、端盖板、大齿轮、联轴器、传动装置等组成。
        1、进料装置由进料溜子和进料螺旋筒组成，进料溜子内装有衬板，延长了进料装置的使用寿命；
        2、端盖和中空轴分成两部分组合在一起，端盖为优质碳钢切削加工而成，中空轴铸造成型，可保证其安全可靠工作；
        3、进料端中空轴轴颈设有预留间隙，可以减小筒体由温差的伸缩和安装造成的误差，保证齿轮的正确啮合；
        4、格子型球磨机内衬板进行组合设计，针对磨内不同阶段采用不同的衬板结构，大大提高了粉磨效率；
        5、主轴承采用滑动轴承，具有好的强度、塑性、聚合性、减摩性、耐磨性、润滑性和传热性，而且更换简便。

格子型球磨机工作原理

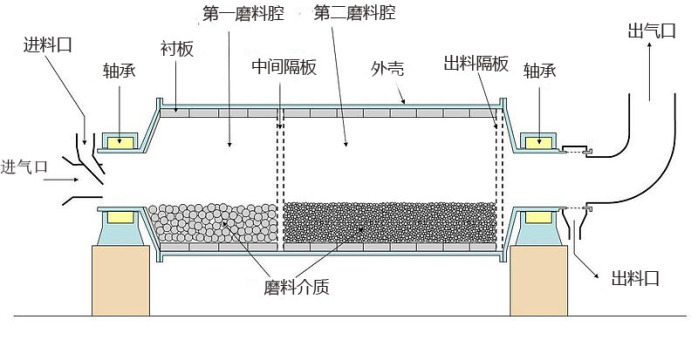

        该格子型球磨机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。

格子型球磨机优势

        一、磨矿效果好
        格子型磨矿机的排矿端有一格子板，格子板上面有许多小孔，以便排出矿浆，并且格子型球磨机的格子板具有“隔离”作用，介质球的冲击作用会明显增强，对物料的破碎作用会显得更强，达到非常高的磨矿效果。
        二、工作效率高
        格子型球磨机有着独特的格子板和扇形室内，从而可以实现低水平的强迫式排矿，意思就是在排矿过程中已经合格的粒子能够及时的排出，不会在球磨机中停留太久影响其他物料的粉磨，因此过粉现象很少出现，磨矿速度快，效率高。
        三、容易启动
        格子型球磨机的主轴承采用的是大直径双列调心棍子轴承，这种轴承摩擦少，并且能耗低，它避免了一些老式滑动轴承的缺点，使得球磨机更容易启动。
        四、衬板性能好
        与市场上的高锰钢衬板相比，中合金双介质淬火中合金钢球磨机衬板表现出了卓越的性价比，能适应各种矿山岩石的湿磨、干磨、混合磨等。
        五、齿轮经久耐用
        配件采用变位齿轮，可以消除根切现象，使抗弯强度较弱的齿轮得到较大的加强，使轮齿的抗弯强度提高一倍以上。
        六、良好的耐磨性
        中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。

格子型球磨机技术参数

        注：设备型号参数在不断改进中，如您在参数表中找不到需要的型号，可以直接联系我们，我们的技术人员会根据您的要求，给您配置比较适合您产量需要和场地需求的设备。
